液压扳手常用行业分析

文章出处:未知 人气:发表时间:2020-05-27 19:19

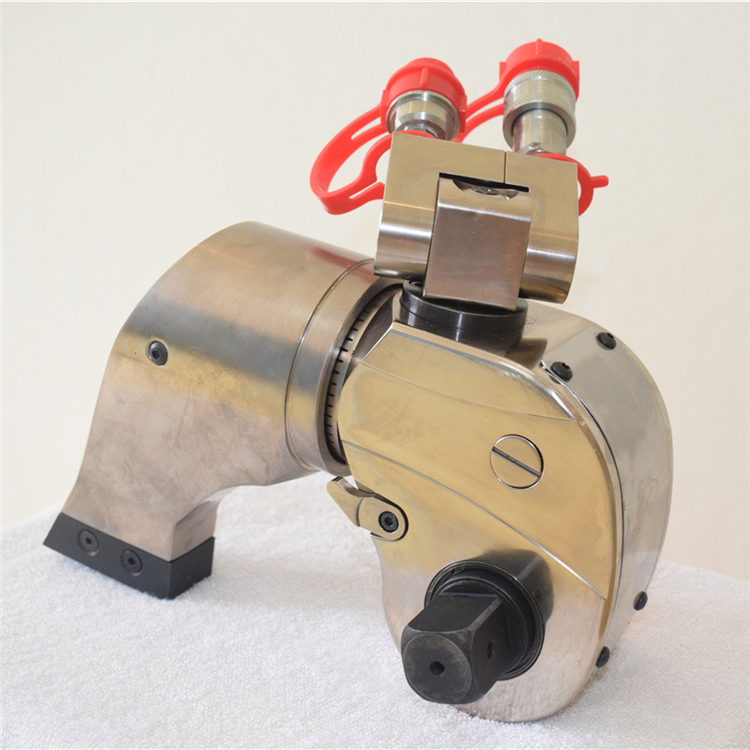

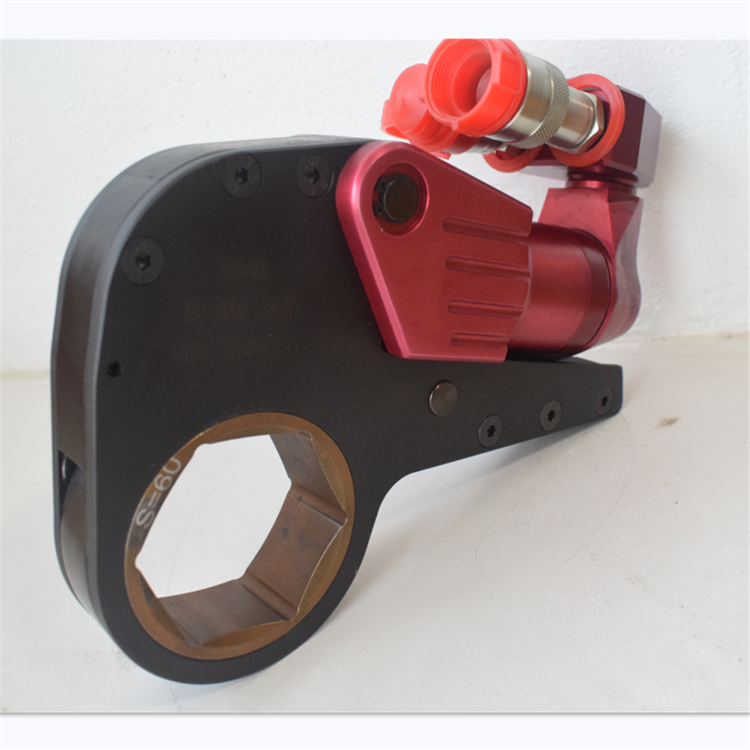

       液压扳手的使用范围非常广泛。在钢铁、造船、电力、石油、化工、铁路、冶金、桥梁修建等职业的施工、检修、抢修等工作中。液压扳手关于大规格的螺栓的装置与拆开都是一种非常重要的东西。具有其它东西的不行代替性。不只使用方便轻巧,而且所供给的扭矩巨大且非常准确。扭矩重复精度到达±3%左右。据有关核算,在设备运行毛病中有50%左右是因为螺栓问题引起的,一起因螺栓问题而形成设备重大事故的数量也非常惊人,因此在设备装置、检修及枪修过程中,对螺栓紧固及拆开的力矩在绝大部分情况下都要求比较严格,而用人工办法是难以到达要求的。关于螺栓供给大规格的扭矩,液压扳手更是抱负的挑选。液压扳手首要分为驱动式液压扭矩扳手和中空式液压扳手两大类。图1为驱动式液压扭矩扳手的实物图。图2为中空式液压扳手的实物图。


图一

1 、液压扳手优化办法,根底条件及试验办法的讨论

       液压扳手因为在施工的过程中常用于狭小空间及运输非常不便当的位置,因此扳手的体积和分量是一个最为重要的指标。为了缩小部件的尺度,选用高强度合金资料及热处理是常见的办法。
一起选用有限元剖析(finite element analysis)优化规划,到达减小部件的尺度和分量,也是非常重要的一环。本文将从这两个方面临液压扳手尺度优化进行剖析。一起,如何取得高质量的产
品,本文从根底的制作条件,试验办法也进行了一些阐述。


图二


1.1、 高强度合金资料及热处理的办法

       关于选用高强度合金资料及热处理的办法来到达减小部件的尺度和分量的意图。因为现在全球贸易的广泛化,寻找到高强度资料的难度并非很大,但是因为为了进一部的进步强度,还必须采
取热处理及外表处理,关于希望部件强度到达1000MPa以上而且安稳 ,而且关于原料强度的均匀性也要求极高(首要是因为液压方驱扳手内部零件的不规则所影响),现在许多企业还很难关于液压方
驱扳手内部零件的强度到达1000MPa以上。因此在一个较长的时期内,需要投入较多的人力与资金,在原料与热处理的方面多加以探索和试验。



 1.2、有限元剖析(finite element analysis)优化规划办法

       根据有限元剖析而采纳的优化规划办法首要是选用离散化理论核算来重复批改规划,以到达最优化规划。首要核算原理为:

       在离散后采纳h-elements(进一步细分网格)及p-element(进步核算阶数)来到达核算收敛。图3为液压方驱扳手内部棘爪的FEA力学核算,可见局部应力现已超过1000MPa。 因为现在核算机的快
速发展,因为网格的细化而形成的核算量巨大现已不是一个问题。从这一方面来讲,关于核算的精度没有瓶颈问题。但是因为液压方驱扳手内部零件较为复杂,且边界条件难以给定,接触面条件也难
以模拟与给定,因此核算只能作为规划与试验的参考,不能彻底依靠,应该在多个边界条件的模型中探索与剖析结果,逐步找到可信赖的数据,而且与相应的试验测验结果加以对比。

1.3、根底条件

       因为液压扳手涉及到高强度资料及高液压压力(现在液压扳手的主流压力为70MPa)两方面的要求,因此在一些根底条件的要求上整体来说还是非常高。一起关于高强度资料,高压液压密封
圈,高压接头号相关根底物料的要求也很高。



1.4、试验办法

       国际上现在还没有关于液压扳手的产品及试验规范,试验(功能试验,寿命试验,可靠性试验等)是确认产品质量的基本要求,也是产品推向市场前的基本要求,虽然没有专门的液压扳手的
产品及试验规范。我们任然能够从规范中(例如AMSI B30.1,ANSI B107等)寻找相关的技能要害点来拟定企业的关于该产品的一些规范。这一环节的也是一个企业的研发能力的要害点,产品质量及
可靠性的条件确保。

2、   定论与展望

       本文对液压扳手的最优化办法提出讨论,通过本文所涉及的两个方面(资料,FEA)相关的讨论,初步剖析如何使液压扳手最重要的指标尺度及分量到达抱负的作用。关于国际上现在最先进的
液压扳手给予追寻与剖析。

3、  我们的优势

        南京力特液压有限责任公司的液压扳手,种类规格完全,在国内外同行中具有无与能比的性价比。欢迎各界朋友咨询、选购。
